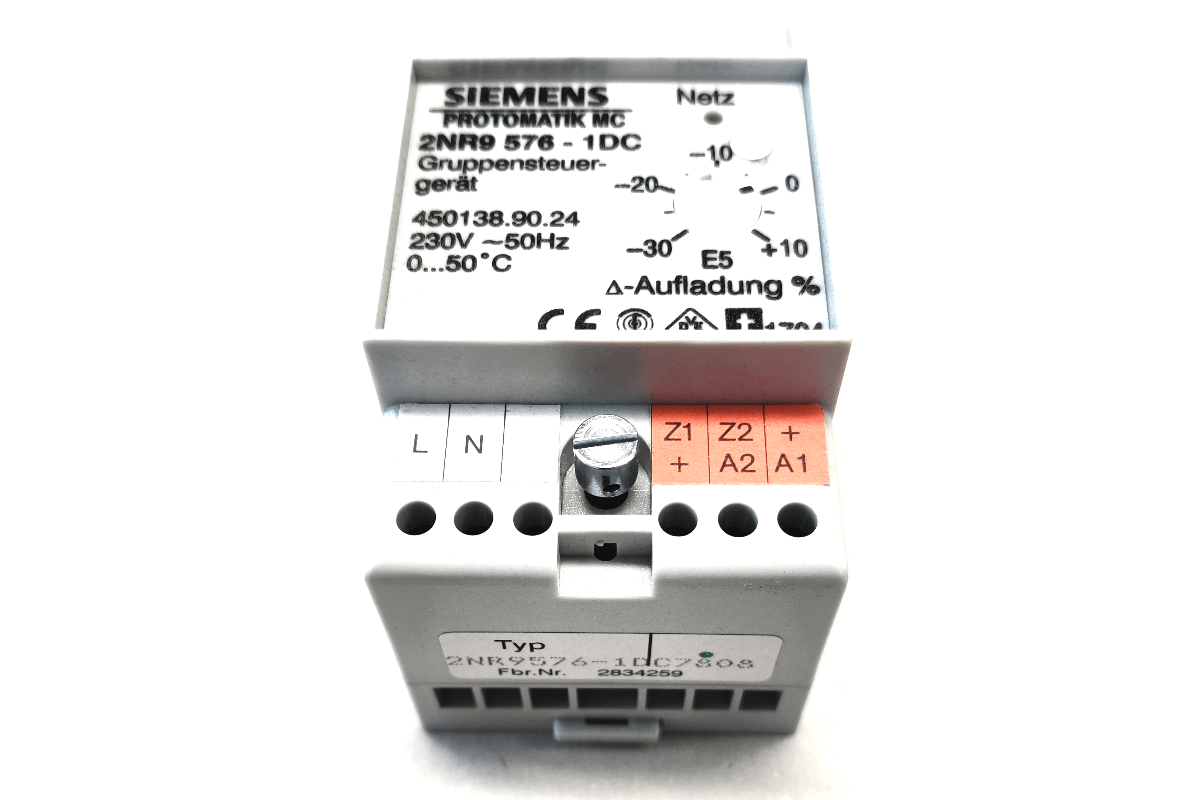

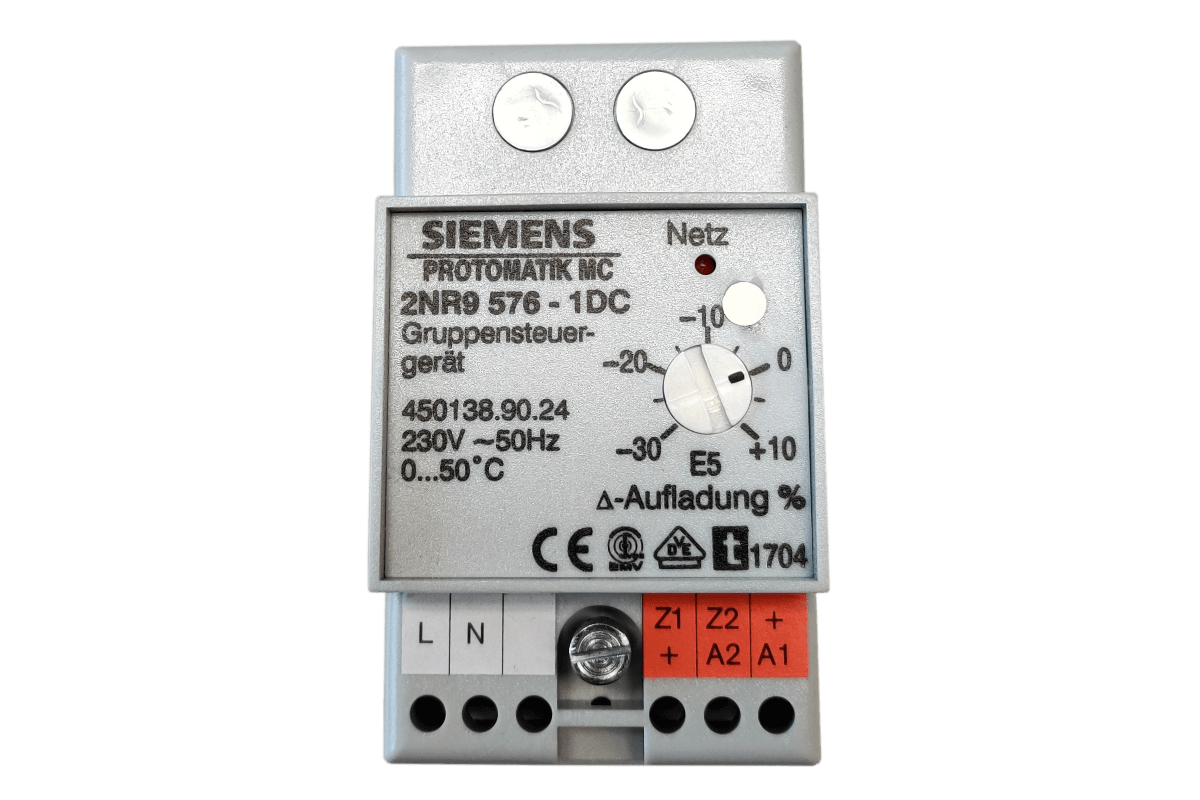

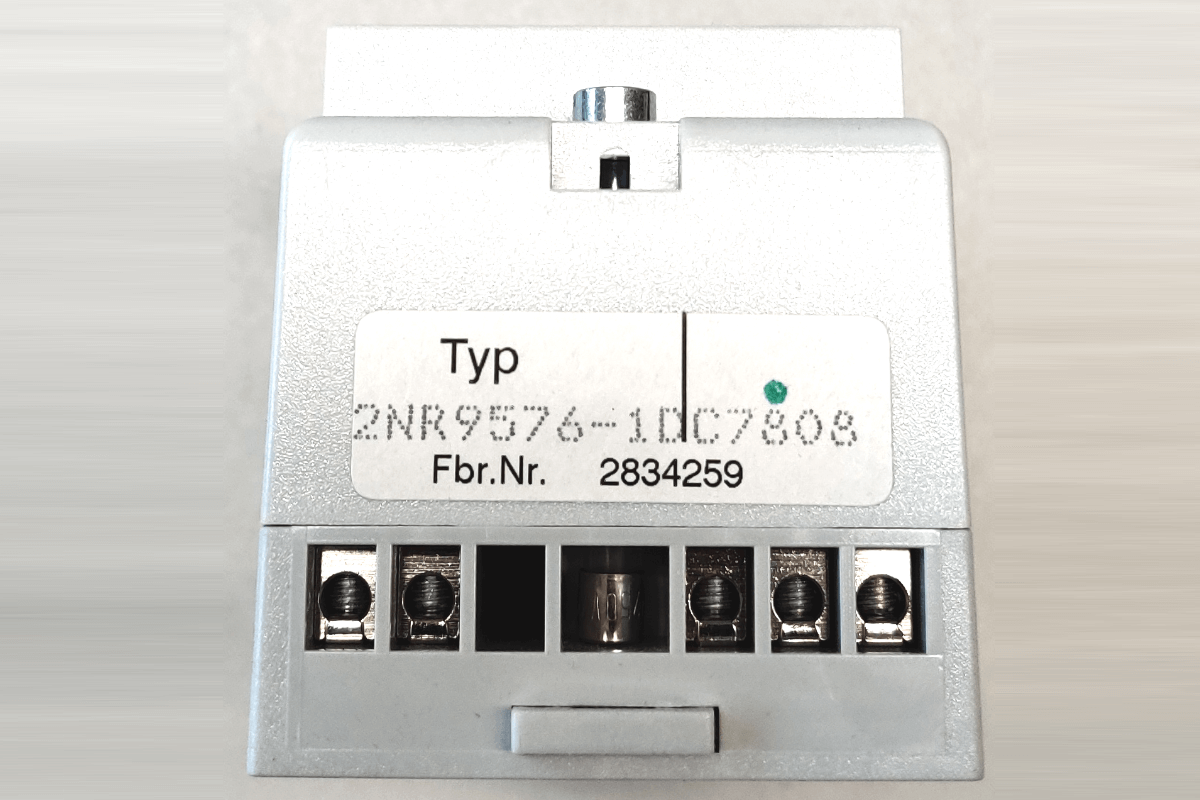

Elektronisches Gruppensteuergerät für elektronische Aufladesteuerungen von Speicherheizgeräten
Mit Hilfe einer Aufladesteuerung speichern Nachtspeicherheizungen über die Nacht genau die erforderliche Menge an Wärme, die am nächsten Tag, in Abhängigkeit von der Außentemperatur, gebraucht wird. Werden mehrere Nachtspeicherheizungen in einem Haus betrieben kann ein Gruppensteuergerät zwischen die zentrale Steuerung und die Speicherheizungen geschaltet werden. Dieses Gruppensteuergerät passt das Steuersignal an die örtliche Gegebenheit und die Bedürfnisse der Nutzer an und erhöht die Anzahl der Wärmegeräte, die von einer Aufladesteuerung mit ED-Steuersignal angesteuert werden können.
Anschlussspannung: | 1/N/AC 50 Hz 230 V ± 6% |
Leistungsaufnahme: | maximal 2 VA |
Schaltvermögen: | 230 V ~ 0,7 A |
maximale Last: | 160 W |
kleinste zulässige Bürde: | 330 Ω |
Ein- und Ausgangssignal: | schwingungspaketgesteuerte Wechselspannung mit einer Zykluszeit von ca. 10s |
Gerätesicherung: | G Schmelzeinsatz F2 nach DIN 41660 (2 A flink) |
Umgebungstemperatur: | 0°C bis 50°C |
Schutzklasse: | II nach entsprechendem Einbau |
Norm: | DIN 44574 und DIN 57 631 / VDE 0631 |
Platzbedarf: | 3 Teilungseinheiten nach DIN 43880 |
Befestigung: | Hutschiene nach DIN EN 50022 |
Abmessungen: | 87 x 55 x 53 mm |
Gewicht: | ca. 180g |
E5 Aufladung: | -10% bis +30% |
